Продвинутая визуализация в эндоскопии — технология i-scan

Особенность анатомического строения слизистой человека такова, что при эндоскопическом исследовании с обычным светом эндоскопа нечетко видны сосуды (сосудистый рисунок), мелкие изменения в структуре ткани слизистой, края различных образований и прочее. Исследование может не дать нужного эффекта, к тому же близкое расположение эндоскопа к тканям образует отблески, засветы и другие помехи.

На сегодняшний день врачу необязательно проводить исследования с контрастом, чтобы увидеть необходимую структуру ткани слизистой, для продвинутой визуализации разработана технология i-scan, основана она на обработке уже готового изображения (программная фильтрация определенных частот отраженного света). Режимы усиленной визуализации i-scan помогут выявить поражение слизистой на ранней стадии, лучше рассмотреть кровеносные сосуды и определить размеры и свойства поражения нажатием одной кнопки.

Технология i-scan запатентована японской компанией Pentax, функция есть в видеопроцессорах Pentax EPK-3000 Defina, Pentax EPK-i5000 и Pentax EPK-i7010 Optivista. Да, кстати, в компании MEDLIGA действует специальное предложение на комплект эндоскопической стойки на базе видеопроцессора Pentax EPK-i5000.

Обработка изображения в режиме i-scan включает три алгоритма: усиление поверхности (SE — surface enhancement), усиление тона (TE — tone enhancement), усиление контрастности (CE — contrast enhancement). Алгоритмы организованы именно в такой последовательности, сначала усиление поверхности, затем усиление контрастности и усиление тона. Переключение между тремя режимами i-scan производится в режиме реального времени.

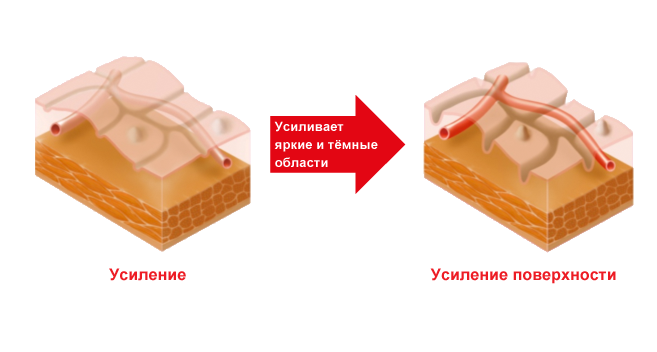

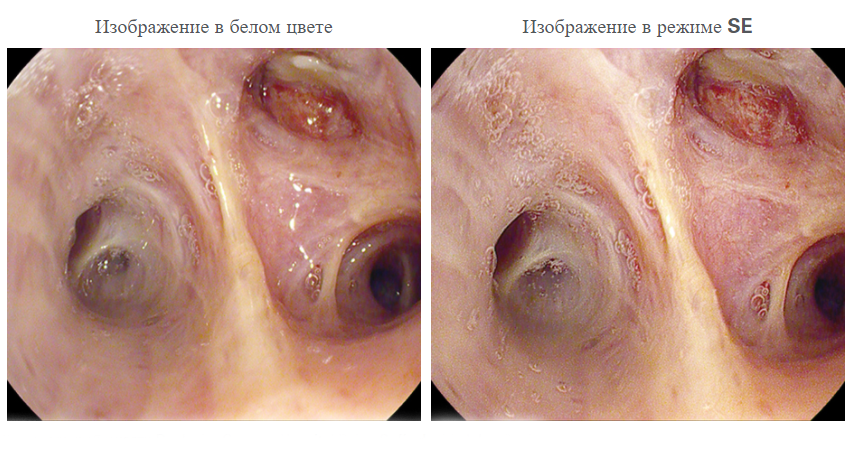

Усиление поверхности (SE) — режим усиливает контраст между светлыми и темными участками за счёт получения данных интенсивности яркости для каждого пикселя и усиливаются краевые компоненты. При обычном усилении мелкие изменения структур воспринимаются как шум, а область с такими изменениями сглаживается. В режиме усиления поверхности более четко визуализируются края, соответствующие мелким изменениям в структуре. С режимом SE гораздо легче визуализировать края анатомического образования, лучше очертить слизистые структуры и складки тканей, приподнимая структуры и подчёркивая кровеносные сосуды.

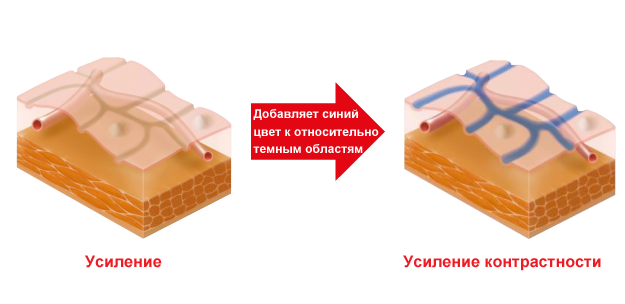

Усиление контрастности (CE) — в режиме CE контрастность усиливается цифровым способом, к областям эндоскопического изображения к темным областям добавляется синий цвет. Используемый алгоритм позволяет исследовать мелкие неровности вокруг поверхности и подробно рассмотреть морфологию сосудистого рисунка слизистой. Усиление контрастности не вызывает изменения в яркости изображения, режим дает небольшое синевато-белое окрашивание углублённых областей, делает резче поверхностные сосуды и усиливает визуализацию текстуры слизистой. Усиление поверхности и контрастности сохраняют естественные цвета, режимы переключаются на низкий, средний и высокий уровни. Режимы используются для выявления новообразований и опухолей ЖКТ на ранних стадиях.

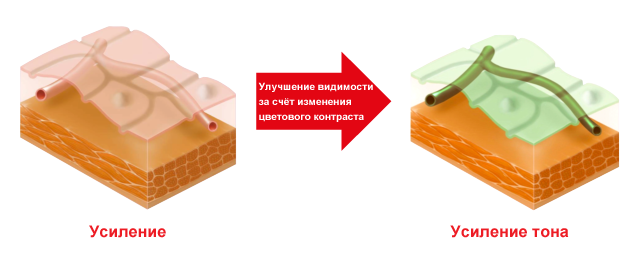

Усиление тона (TE) — при включении режима выделяются и анализируются отдельные красно-зелено-синие (RBG) компоненты нормального изображения, изменяются цветовые частоты и получается новое изображение без заметной для исследователя задержки. Режим усиления тона подчёркивает мелкие структуры слизистой, характер слизистой и сосудистых структур для облегчения описания поражения. Режим TE используется в шести случаях/вариантах:

1) Для исследования ямочного рисунка (TE (p)),
2) Исследования сосудистого рисунка (TE (v)),
3) Синдрома Барретта (TE (b)),
4) Исследовании пищевода (TE (e)),
5) Исследования желудка (TE (g)),
6) Исследования толстой кишки (TE ©).

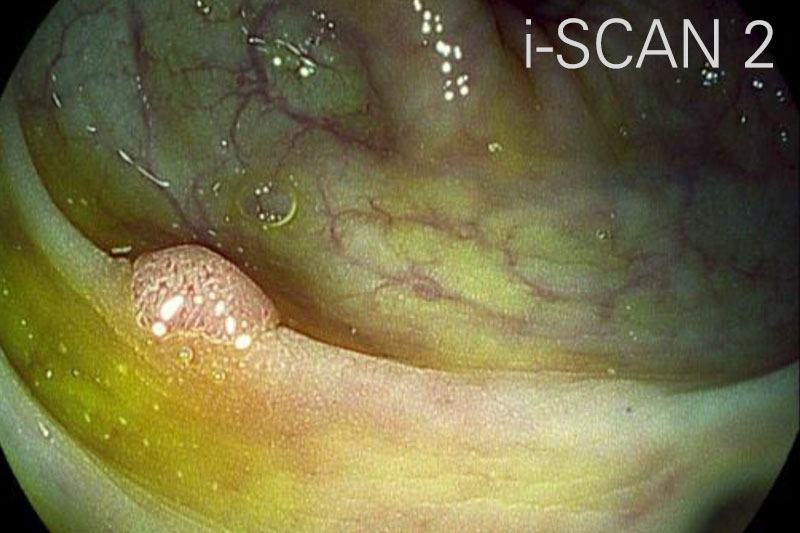

Кроме трех режимов (SE, CE, TE) технологии i-scan разработана еще одна функция — i-scan OE. На данный момент функция улучшения качества оптической системы (OE) для дальнейшего совершенствования визуализации кровеносных сосудов, протоков желез и поверхностных структур доступна только в видеоэндоскопической системе премиального класса Pentax EPK-i7010 Optivista. Технология основана на комбинации световых полос ограниченного диапазона и цифровой обработки изображения. Оригинальные фильтры Pentax создают свет с ограниченными полосами пропускания, они позволяют отображать на экране поверхностные структуры кровеносных сосудов, протоков желез и слизистых оболочек более контрастно по сравнению с белым светом. У i-scan OE два режима: режим 1 для увеличения контрастности кровеносных сосудов, режим 2 для визуализации кровеносных сосудов и слизистой в натуральных тонах (в белом свете).
