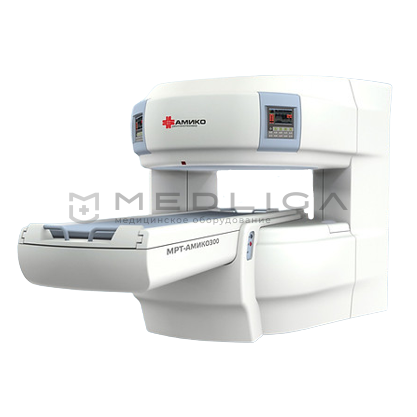

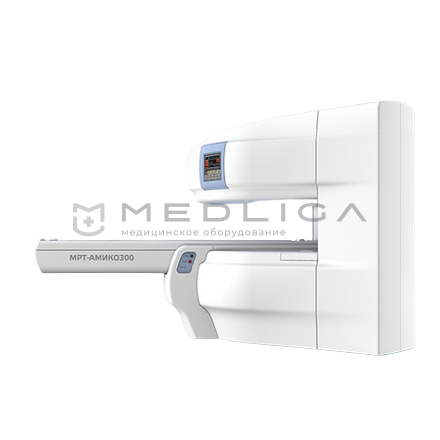

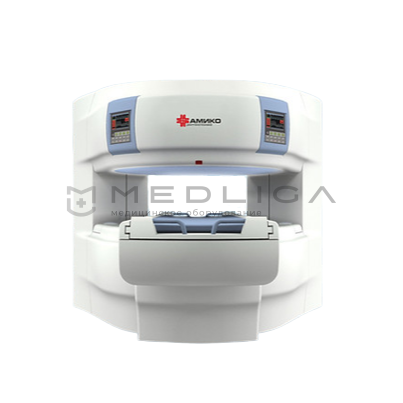

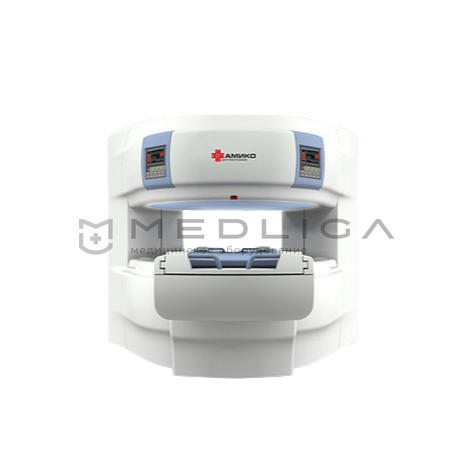

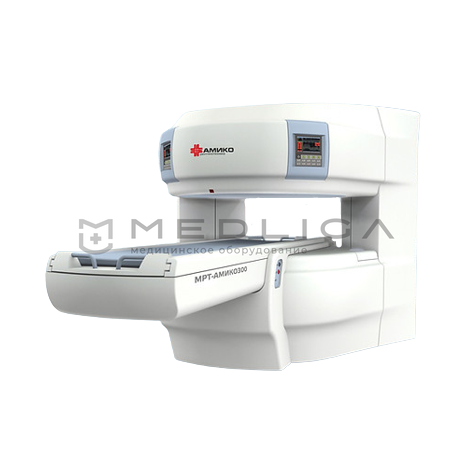

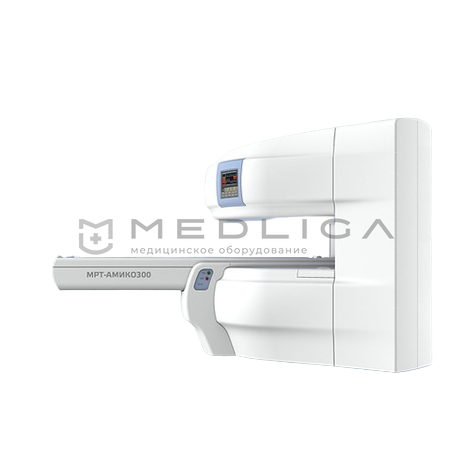

Магнитно-резонансный томограф открытого типа с постоянным магнитом МРТ-АМИКО300 с полем 0,3 Тл дает возможность проводить в вашем медицинском центре рутинные исследования:
- в травматологии;
- ортопедии;
- неврологии;
- маммологии;
- скрининговые исследования крупных сосудов.
Преимущества МРТ-АМИКО300:
- отсутствие ионизирующего излучения;
- открытая форма и двухстоечная конструкция магнита, позволяющая легко контролировать маленьких детей, беспокойных пациентов, а также снижает риск клаустрофобии;
- простота настройки аппарата;
- минимальная необходимость в обслуживании оборудования.
Передовые технологии МРТ-АМИКО300:
Динамическая Система Балансировки (DBT)
Эта система включает в себя технологию активного экранирования контура, активное шиммирование высокого порядка и быстропоточную конструкцию эффективности полюсов.
Сочетание системы DBT и магнитных технологий позволяет создавать идеальную физическую область визуализации, сравнимую с оной у сверхпроводящих МРТ.
Система «Back-logic»
Уникальная система дает новое представление о системе МРТ, делая все подсистемы аппарата независимыми и оптимально взаимодействующими между собой. Это значительно увеличивает производительность, улучшает надежность и упрощает возможность её апгрейда.
Технология визуализации Разделение Жир-Вода
Визуализация воды и визуализация жира может быть произведена одновременно, что позволяет вдвое уменьшить время сканирования. Врач получит больше информации для наилучшей диагностики.
Радиочастотные катушки
Аппарат МРТ-АМИКО300 оснащается полным комплектом радиочастотных многоканальных приемных катушек для исследования всего тела человека:
- катушка бодиальная 14″, 17″, 20″,
- катушка для головы,
- катушка для шеи,
- катушка для плечевого сустава,
- катушка для колена или локтя,
- катушка для голеностопа,
- катушка для кисти.
Вместе с катушками поставляются фиксаторы различных форм и размеров для оптимальной укладки пациента.
Спецификации поставки
- Магнит
Основной отличительной особенностью томографа является широко открытая двустоечная конструкция магнита при продольном расположении стола. Такая конструкция позволяет медперсоналу без помех осуществлять доступ к пациенту со всех сторон, а пациенту избежать клаустрофобии.
В кожух магнита встроены два дисплея показывающие дислокацию стола пациента, статус конфигурации сканера и отсканированных изображений. Рядом с дисплеями расположены пульты, с которых можно управлять настройкой параметров внешней среды экранированной комнаты, контролировать движение стола и управлять процессом интервенционной МР томографии.
Вертикально направленное магнитное поле имеет напряженность 0,3 Тл. Томограф оснащен системой активного и пассивного шиммирования. Граница линии 5 Гаусс проходит на расстоянии 220 см в вертикальном и 250 см в горизонтальном направлении от изоцентра магнита.
Вес магнита 15 тонн.
- Стол для обследования пациента
Движение деки стола осуществляется в продольном направлении, как при помощи электропривода, так и вручную. Контроль движения стола осуществляется электронно-оптическим датчиком. Координаты сканирования настраиваются с помощью луча лазерной локации. По желанию потребителя стол может поставляться без электропривода.
Для комфорта пациента стол оборудован встроенным музыкальным центром и переговорным устройством. Воздушный зазор составляет 40 см. Максимальный вес пациента — 160 кг.
- Радиочастотная система икатушки
Томограф оснащен радиочастотной системой с пиковой мощностью усилителя 6 кВт и четырьмя каналами приемника.
Томограф укомплектован полным набором РЧ катушек: бодиальная (трех размеров: 14″, 17″, 20″), для головы, шеи, коленного сустава, плечевого сустава, голеностопа, кисти.
Вместе с катушками поставляются фиксаторы различных форм и размеров для оптимальной укладки пациента.
- Градиентная система
Мощность градиентной системы составляет 18 мТл/м, скорость нарастания градиентов — 55 мТл/(м*мс).
Градиентная система оснащена водяной системой охлаждения градиентных катушек.
- Визуализация
Проекции получаемого изображения могут быть 2D и 3D многосрезовыми с возможностью выбора различных углов наклона срезов.
Система позволяет получать срезы толщиной от 0.8 мм (2D) и 0.1 мм (3D) при поле обзора от 4 до 40 см с пространственным разрешением до 0,156 мм.
Нижеперечисленные импульсные последовательности позволяют проводить рутинные обследования головы и отделов позвоночника, суставов, мягких тканей и ангиографию крупных сосудов:
- Спин-эхо (SE),
- Быстрое спин-эхо (FSE),
- Градиентное эхо (GRE),
- Инверсия — восстановление спин-эхо (IRSE),
- РЧ очищенное градиентное эхо (RF spoiled GE, SPGR 2D, 3D),
- Времяпролетная ангиография (TOF2D, 3D),
- Подавление сигнала жира и воды (Fat-Water SP, STIR2D),
- Подавление сигнала свободной воды (FLAIR2D).
6. Рабочая станция
В состав МРТ входит одна рабочая станция. Рабочая станция оснащена компьютером с LCD монитором 19 дюймов. Системный блок имеет процессор Intel i5-2400, ОЗУ 4 ГБ, HDD 500 ГБ.
Программное обеспечение работает в международном медицинском стандарте DICOM 3.0. (форматы экспорта данных DICOM 3.1), поддерживает:
- Функции обработки изображений: MIP, улучшение качества изображения, удаление изображения; в ращение, переворот, масштабирование, панорамирование, анализ области интереса; измерение: расстояние, интенсивность, угол, отношение сигнал-шум, среднее значение, максимальное и минимальное значение, площадь, количество пикселей и т.д.;
- Функции поддержки базы данных пациентов (объем памяти архива не ограничен);
- Возможность выведения на монитор одновременно нескольких кадров;
- Обеспечивает параллельный сбор данных с матрицей 1024×1024;
- Архивирование изображений в формате DICOM 3.0. на DVD-R диск.
Рабочая станция оснащена широкоформатным производительным медицинским DICOM-принтером Sony UP-DF550.
Основные характеристики:
(с возможностью автоматического размещения нескольких кадров на отпечатке)
- Используемый метод формирования изображения — термальная печать
- Разрешение печати — 320 dpi (5232×4360 точек)
- Передача полутонов — 4096 градаций серого (12 бит представление)
- Максимальный размер отпечатка — 346,1×415,3 мм (14×17″)
- Скорость вывода — 64 отпечатков/час
- Два подающих лотка для пленки разных форматов емкостью 125 листов
- Вывод на прозрачной голубой пленке UPT-517BL, UPT-514BL, UPT-512BL, UPT-510BL
- Поддержка стандарта DICOM −3.1, встроенный интерфейс DICOM
- Работа в горизонтальном или в вертикальном положении
- 0,17 кв.м. занимаемой площади
- Вес — 63 кг
- Клетка Фарадея
Поставляемая в комплекте клетка Фарадея имеет минимальные размеры 6×4х2.2 м2 Защита рассчитывается индивидуально в зависимости от характеристик конкретного помещения.
- Кондиционер
Два кондиционера предназначены для поддержания оптимальной для постоянного магнита температуры окружающей среды.
Параметры кондиционера:
- Мощность охлаждающего устройства 4650 Вт
- Мощность нагревающего устройства 4300/7800 Вт
- Охлаждающий эффект 13300/16800 Вт
- Эффект нагрева 12000 Вт
- Энергетический выход 2,58 Вт
- Объем воздухообмена 1800 м 3 / в час
- Область действия 55м 2 — 85 м 2
- Вес 58/112 кг
- Требования кокружающей среде
- Температура: 22 + 4°С
- Влажность: 60% + 15%
- Давление воздуха: 860 гПа — 1060 гПа
- Электротехнические требования системы
- Потребляемая мощность 20 кВт;
- Сеть трехфазный переменный ток, 380В ± 10%, 50Гц ± 1 Гц.
